Analyse approfondie des caractéristiques optiques des systèmes optiques réfléchissants

Les systèmes optiques réfléchissants sont aujourd'hui largement utilisés dans divers domaines, principalement en raison de leur capacité à éviter les aberrations chromatiques tout en obtenant une qualité d'imagerie élevée. Par rapport aux systèmes réfractifs, les systèmes réfléchissants utilisent la réflexion miroir au lieu de la réfraction de la lentille, avec moins d'éléments optiques et une stabilité de performance optique plus élevée. Cet article explorera la structure de base, les caractéristiques et les propriétés optiques des systèmes réfléchissants dans différents environnements. Nous espérons que cet article sera utile à nos lecteurs.

Comment concevoir un système optique Schmidt

Le système optique Schmidt est un type courant de système optique réfléchissant, principalement utilisé dans les télescopes astronomiques et autres dispositifs d'imagerie de haute précision. La clé de sa conception réside dans l'utilisation d'une plaque correctrice Schmidt, qui corrige efficacement l'aberration sphérique, améliorant ainsi la qualité de l'imagerie. La structure de base d'un système optique Schmidt comprend un miroir primaire sphérique et une plaque correctrice Schmidt, qui est généralement placée au centre de courbure du miroir primaire.

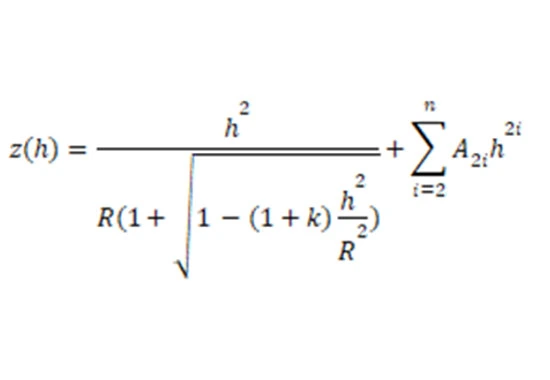

Description et application de l'optique asphérique

Éléments optiques asphériques duFabricants de lentilles asphériquesJouent un rôle crucial dans les systèmes optiques réfléchissants. Les miroirs asphériques peuvent corriger efficacement les aberrations et améliorer la qualité de l'imagerie. Les techniques de fabrication modernes, telles que le tournage en diamant à une seule pointe, ont rendu la production de miroirs asphériques de grand diamètre plus réalisable. Ces progrès technologiques ont élargi l'application des systèmes optiques réfléchissants dans les domaines de l'imagerie de haute précision.

Différences fondamentales entre les systèmes de lentille et les systèmes de miroir

Du point de vue de la transmission de la lumière, il existe des différences fondamentales entre les systèmes de lentilles et les systèmes de miroirs. Dans les systèmes de lentilles, la lumière passe souvent directement à travers et utilise toute l'ouverture de la pupille d'entrée. En revanche, les systèmes de miroirs diffèrent intrinsèquement car les miroirs peuvent s'obstruer, comme on le voit dans le système Cassegrain à double miroir classique. Cette caractéristique peut entraîner une baisse notable de la courbe MTF (Modulation Transfer Function) aux fréquences moyennes.

Avantages des systèmes réfléchissants

Les systèmes réfléchissants présentent certains avantages par rapport aux systèmes réfractifs. Premièrement, selon la loi de Snell, l'indice de réfraction pour toutes les longueurs d'onde peut être considéré-1 pour les miroirs, permettant aux systèmes réfléchissants d'éviter l'aberration chromatique. Cela les rend particulièrement efficaces dans les conceptions à grande ouverture et grand angle. Deuxièmement, les systèmes réfléchissants nécessitent généralement moins d'éléments optiques, ce qui réduit les coûts de fabrication et les difficultés de maintenance. Étant donné que la surface du miroir n'est pas limitée par des matériaux optiques, les systèmes réfléchissants peuvent obtenir de grandes ouvertures, ce qui est crucial dans des domaines comme l'astronomie et l'aérospatiale. De plus, la liberté de conception des miroirs est plus élevée, les surfaces de forme libre étant une direction de recherche populaire.

Limitations des systèmes réfléchissants

Les systèmes réfléchissants, mis à part les obstructions centrales, font également face à des interférences mutuelles entre les miroirs, augmentant considérablement la difficulté d'alignement. Les structures de support et autres composants mécaniques ajoutent encore à la compacité du système, ce qui entraîne souvent moins d'éléments optiques. Les problèmes de blocage de la lumière et d'interférence des composants limitent le champ de vision des systèmes réfléchissants. Avec des éléments limités, il devient difficile pour les systèmes réfléchissants d'éviter d'utiliser des surfaces asphériques pour contrôler les aberrations. Le système optique réfléchissant le plus primitif est le système newtonien, où le miroir primaire sphérique ne garde presque que les points sur l'axe clairs.

Caractéristiques thermiques des systèmes réfléchissants

Les caractéristiques thermiques des systèmes optiques réfléchissants sont principalement déterminées par le coefficient de dilatation thermique de leurs matériaux. Si un système réfléchissant est constitué d'un seul matériau, tel que l'aluminium, ses effets thermiques sont généralement négligeables. En effet, sous des changements de température uniformes, tout le système se dilate ou se contracte uniformément. Étant donné que tous les paramètres du système (tels que la courbure du miroir) s'activent proportionnellement, aucune aberration ne se produit et l'imagerie reste claire. Cependant, dans des applications pratiques, les systèmes réfléchissants peuvent nécessiter plusieurs matériaux, ce qui rend les effets de gradient thermique significatifs. Lorsque différents matériaux ont différents coeffi de dilatation thermiqueCients, ou lorsqu'il y a des différences de température au sein du système, les gradients thermiques peuvent provoquer une expansion ou une contraction différente de différentes parties, affectant les performances optiques du système. Dans de tels cas, l'imagerie peut présenter des aberrations ou des distorsions, en particulier dans les environnements avec de grandes variations de température, affectant potentiellement la stabilité de la qualité de l'image. Par conséquent, pour les systèmes réfléchissants utilisant plusieurs matériaux ou subissant des gradients thermiques, une évaluation minutieuse des caractéristiques thermiques est essentielle. Les concepteurs doivent tenir compte des coefficients de dilatation thermique des matériaux, de l'impact des changements de température sur les paramètres du système et des effets potentiels sur la qualité de l'imagerie. Grâce à une analyse thermique précise, ces effets thermiques sur les performances optiques peuvent être prédits et minimisés.

Systèmes catadioptriques de systèmes réfléchissants

Pour les systèmes catadioptriques, pour résoudre les problèmes de dilatation thermique susmentionnés, de nombreux miroirs de haute précision utilisent des matériaux comme Zerodur. Zerodur a un coefficient de dilatation thermique presque nul, ce qui lui permet de maintenir des changements dimensionnels stables sous les variations de température. Par conséquent, Zerodur est largement utilisé dans les miroirs de grand diamètre, en particulier dans les télescopes astronomiques et autres systèmes optiques de haute précision. Les systèmes réfléchissants utilisant ce matériau peuvent maintenir de bonnes performances optiques dans des environnements avec des changements de température importants, évitant les aberrations causées par la dilatation thermique.
