Name: Lentilles cylindriques Plano-Convexes
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Une lentille cylindrique plano-convexe a une courbure dans la direction verticale comme une lentille convexe, mais pas de courbure dans la direction horizontale. Il est utilisé pour agrandir un faisceau lumineux dans une seule direction, par exemple, en transformformant un laser en une ligne ou une feuille de lumière, ou en changeant la hauteur d'une image sans modifier sa largeur.

Communiquez avec Bena Optics

Caractéristiques de la lentille cylindrique convexe Plano

Mise au point asyétrique: une lentille cylindrique plano-convexe peut focaliser la lumière dans une direction (la direction de la courbure cylindrique), tandis que la propagation de la lumière dans la direction perpendiculaire reste inchangée.
Mise au point linéaire: la lentille focalise la lumière pour une ancienne ligne de bout d'un point, ce qui est très utile pour les applications inutiles des sources lumineuses linéaires.
Conception personnalisée: Les lentilles cylindriques plano-convexes peuvent être conçues avec différentes courbures et tailles en fonction des obligations d'application scientifiques pour obtenir l'effet optique.

features-of-plano-convex-cylindrical-lens

Les propriétaires optiques des lentilles cylindriques plano-convexes les rendent agrandissement applicables dans les domaines des plongeurs:
1. Systèmes laser: utilisé pour ajuter la forme des faisceaux laser, en convertissant les faisceaux laser circulaires en faisceaux linéaires pour des applications telles que la découpe laser et le marquage laser.
2. Balayage optique: utilisé dans les scanners de codes-barres et autres dispositifs de balayage optique pour le général des faisceaux linéaires, amiorant si l'efficacité de la numérisation.
3. Conception d'éclairage: utilisé dans des applications d'éclair spécialisés pour créer des points lumineux de formes particulières, tels que l'éclair linéaire.
4. Essai d'optique et mesure: utilisé dans l'équilibre de mesure optique pour focaliser ou diffuseur la lumière, pour obtenir les effets de test ou de mesure souhaités.

Spécifications de la lentille cylindrique convexe Plano

Spécifications	Spécification commerciale.	Spécification de haute précision.
Matériel	Verre UV (quartz, fondue au silice)
Matériel	Verre VIS (Schott, CDGM, HOYA, etc.)
Dimension	5mm ~ 350mm
Tolérance de dimension	± 0.1mm	± 0.05mm
Tolérance de longueur focale	± 2%	± 1%
Qualité de surface	60/40	40/20
Centretration	<3 arc min	<1arc min
Surface figure	3λ	2λ
Irrégarité de surface	1/4λ	1/10λ
Ouverture claire	> 85% de dim	> 90% de dim
Cheveux	<0.2mm x 45deg	<0.1mm x 45deg
Revêtement	À la demande des clients

Liste des produits de Lentille cylindrique convexe Plano

5.0

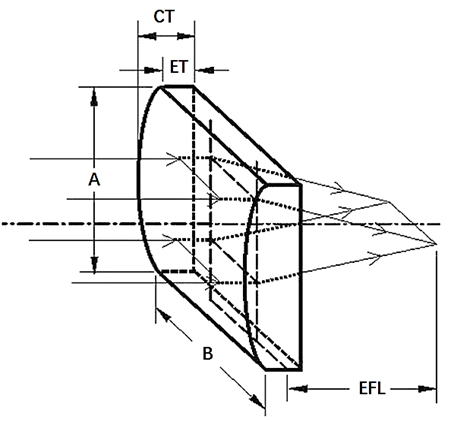

Type No.	Diamètre	Longueur focale	Épaisseur de bord	Épaisseur du centre	Longueur focale arrière	Rayon de courbure
Type No.	A * B( mm)	F (mm)	Te( mm)	Tc( mm)	Fb (mm)	R (mm)
PCXC-10R10-15	10 × 10	15	2.2	4.0	12.4	7.79
PCXC-15R15-20	15 × 15	20	1.8	5.0	16.7	10.38
PCXC-16R18-19	16 × 18	19	2.0	6.1	14.96	9.81
PCXC-20R20-25	20 × 20	25	2.3	7.0	20.4	12.98
PCXC-20R30-100	20 × 30	100	3.0	4.0	97.4	51.90
PCXC-20R40-150	20 × 40	150	3.4	4.0	147.4	77.85
PCXC-30R30-80	30 × 30	80	2.2	5.0	76.7	41.52
PCXC-30R40-100	30 × 40	100	2.8	96.7	51.90
PCXC-30R100-200	30 × 100	200	3.9	5.0	196.7	103.80

Les champs d'application des lentilles cylindriques plano-convexes

Imagerie et mise au point:

Les lentilles cylindriques plano-convexes peuvent être utilisées pour l'imagerie et la mise au point. Ils peuvent faire converger les images vers un point ou rendre les images plus claires, faire le flou et la distorsion, et sont élargis utilisés dans des dispositions tels que les télescopes, les microscopes et les caméras. De plus, les lentilles cylindriques plano-convexes peuvent focaliser la lumière dans un faisceau, utilisé dans des appareils tels que les lasers et les lumières LED.

Illumination:

Dans la conception de l'éclairage, les lentilles cylindriques plano-convexes peuvent disperser et disperser la lumière, créant des sources lumineuses plus lumineuses et plus uniformes, adaptées aux lampadaires, aux lampes de voix, aux lampes de poche et à d'autres apparences.

Systèmes laser:

Les lentilles cylindriques plano-convexes sont couramées dans les systèmes laser pour convertir les faisceaux laser circulaires en faisceaux laser linéaires, utilisés dans les applications telles que la découpe laser et le marquage laser. Ils peuples galement sont utilisés pour dire que la forme des faisceaux laser, en réalité la collimation et la circularisation des diodes laser.

Numérisation optique:

Dans les scanners de codes-barres et autres dispositifs de balayage optique, des lentilles cylindriques plano-convexes sont utilisées pour le général des faisceaux linéaires, amiorant ainsi l'efficacité du balayage.

Systèmes de numérisation et d'imagerie dans la projection de films, les chiffreurs et l'impression:

Dans ces systèmes, des lentilles cylindriques plano-convexes sont utilisées pour la focalisation en ligne et l'imagerie à balayage, amiliorant ainsi la qualité de l'image.

Champ médical:

Dans les dispositifs médecins tels que les endoscopes et les laparoscopes, les lentilles cylindriques plano-convexes sont utilisées pour la focalisation d'image et le réglement de la clarté.

Systèmes vidéo automobiles:

Dans les systèmes vidéo automobiles, des lentilles cylindriques plano-convexes sont utilisées pour améliorer la qualité et la clarté des images vidéo.

Illumination linéaire de détecteur:

Dans des domaines tels que la numérisation de codes à barres, l'éclairage holographique et le trafic des informations optiques, des lentilles cylindriques plano-convexes sont utilisées pour le clairage et la mise en forme du faisceau de détecteurs linéaires.
