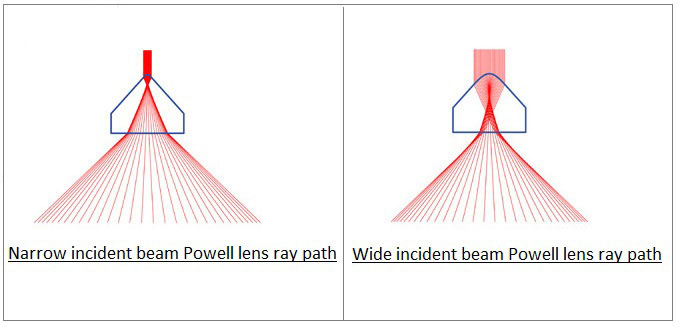

Le prisme Powell est un prisme de générateur de ligne optique principe utilisé pour optimiser un faisceau laser en une ligne droite avec une densité de lumière uniforme, une bonne stabilité et une excellente raison. Grâce à une conception de surface asphérique bidimensionnelle complexe, il redistribue le trajet de la lumière en voulant la lumière dans la lumière dans la région centrale et en l'augmentant sur les bord, formet ainsi une ligne droite avec une énergie uniforme partie.
Le prisme Powell peut transformateur de manière optimale un laser en une ligne droite avec une densité de lumière uniforme, une bonne stabilité et une excellente diversité. Contraire aux lentilles cylindriques, qui produisent un faisceau gaussien avec un point chaud central et des rives décolorées, le prisme Powell élimine le point chaud central et la distribution des bord de décoloration du fairceau gaussien, sultant en une ligne droite avec une énergie uniformisation. L'angle complet du ventilateur varie de 1 ° à 120 °, avec des sanctions standard prenant 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° et 120 °.
Spécifications | Spécification commerciale. |
Matériel | BK7, verre H-K9L Fondue JGS-1 de silice |
Diamètre | Ø9 ~ Ø 15mm |
Tolérance de dimension | ± 0.1mm |
Qualité de surface | 60/40 |
Planéité de surface | 1/4λ |
Ouverture claire | > 85% de dim |
Tolérance d'angle | 2 arc min |
Cheveux | <0.2mm x 45deg |
Revêtement | À la demande des clients |
Type No. | Dia de Faisceau | Angle du ventilateur (°) | Diamètre (mm) | Heioght(mm) | Matériel |
PW08GB-05 | 0.8 | 5 | 9 | 8 | Fondue BK7/Silice |
PW08GB-10 | 0.8 | 10 | 9 | 8 | Fondue BK7/Silice |
PW08GB-15 | 0.8 | 15 | 9 | 8 | Fondue BK7/Silice |
PW08GB-20 | 0.8 | 20 | 9 | 8 | Fondue BK7/Silice |
PW08GB-30 | 0.8 | 30 | 9 | 8 | Fondue BK7/Silice |
PW08GB-35 | 0.8 | 35 | 9 | 8 | Fondue BK7/Silice |
PW08GB-40 | 0.8 | 40 | 9 | 8 | Fondue BK7/Silice |
PW08GB-45 | 0.8 | 45 | 9 | 8 | Fondue BK7/Silice |
PW08GB-50 | 0.8 | 50 | 9 | 8 | Fondue BK7/Silice |
PW08GB-55 | 0.8 | 55 | 9 | 8 | Fondue BK7/Silice |
PW08GB-60 | 0.8 | 60 | 9 | 8 | Fondue BK7/Silice |
PW08GB-65 | 0.8 | 65 | 9 | 8 | Fondue BK7/Silice |
PW08GB-70 | 0.8 | 70 | 9 | 8 | Fondue BK7/Silice |
PW08GB-75 | 0.8 | 75 | 9 | 8 | Fondue BK7/Silice |
PW08GB-90 | 0.8 | 90 | 9 | 8 | Fondue BK7/Silice |
PW08GB-110 | 0.8 | 110 | 9 | 8 | Fondue BK7/Silice |
PW08GB-120 | 0.8 | 120 | 9 | 8 | Fondue BK7/Silice |
PW1GB-05 | 1 | 5 | 9 | 8 | Fondue BK7/Silice |
PW1GB-10 | 1 | 10 | 9 | 8 | Fondue BK7/Silice |
PW1GB-15 | 1 | 15 | 9 | 8 | Fondue BK7/Silice |
PW1GB-20 | 1 | 20 | 9 | 8 | Fondue BK7/Silice |
PW1GB-30 | 1 | 30 | 9 | 8 | Fondue BK7/Silice |
PW1GB-35 | 1 | 35 | 9 | 8 | Fondue BK7/Silice |
PW1GB-40 | 1 | 40 | 9 | 8 | Fondue BK7/Silice |
PW1GB-45 | 1 | 45 | 9 | 8 | Fondue BK7/Silice |
PW1GB-50 | 1 | 50 | 9 | 8 | Fondue BK7/Silice |
| PW1GB-55 | 1 | 55 | 9 | 8 | Fondue BK7/Silice |
PW1GB-60 | 1 | 60 | 9 | 8 | Fondue BK7/Silice |
1 | 60 | 10 | 8 | Fondue BK7/Silice | |
PW1GB-65 | 1 | 65 | 9 | 8 | Fondue BK7/Silice |
PW1GB-70 | 1 | 70 | 9 | 8 | Fondue BK7/Silice |
PW1GB-75 | 1 | 75 | 9 | 8 | Fondue BK7/Silice |
PW1GB-90 | 1 | 90 | 9 | 8 | Fondue BK7/Silice |
PW1GB-110 | 1 | 110 | 9 | 8 | Fondue BK7/Silice |
PW1GB-120 | 1 | 120 | 9 | 8 | Fondue BK7/Silice |
PW2GB-05 | 2 | 5 | 9 | 8 | Fondue BK7/Silice |
PW2GB-10 | 2 | 10 | 9 | 8 | Fondue BK7/Silice |
PW2GB-15 | 2 | 15 | 9 | 8 | Fondue BK7/Silice |
PW2GB-20 | 2 | 20 | 9 | 8 | Fondue BK7/Silice |
PW2GB-30 | 2 | 30 | 9 | 8 | Fondue BK7/Silice |
PW2GB-35 | 2 | 35 | 9 | 8 | Fondue BK7/Silice |
PW2GB-40 | 2 | 40 | 9 | 8 | Fondue BK7/Silice |
PW2GB-45 | 2 | 45 | 9 | 8 | Fondue BK7/Silice |
PW2GB-50 | 2 | 50 | 9 | 8 | Fondue BK7/Silice |
PW2GB-55 | 2 | 55 | 9 | 8 | Fondue BK7/Silice |
PW2GB-60 | 2 | 60 | 9 | 8 | Fondue BK7/Silice |
PW2GB-65 | 2 | 65 | 9 | 8 | Fondue BK7/Silice |
PW2GB-70 | 2 | 70 | 9 | 8 | Fondue BK7/Silice |
PW2GB-75 | 2 | 75 | 9 | 8 | Fondue BK7/Silice |
PW2GB-90 | 2 | 90 | 9 | 8 | Fondue BK7/Silice |
PW2GB-110 | 2 | 110 | 9 | 8 | Fondue BK7/Silice |
PW2GB-120 | 2 | 120 | 9 | 8 | Fondue BK7/Silice |
PW3GB-05 | 3 | 5 | 9 | 8 | Fondue BK7/Silice |
PW3GB-10 | 3 | 10 | 9 | 8 | Fondue BK7/Silice |
PW3GB-15 | 3 | 15 | 9 | 8 | Fondue BK7/Silice |
PW3GB-20 | 3 | 20 | 9 | 8 | Fondue BK7/Silice |
PW3GB-30 | 3 | 30 | 9 | 8 | Fondue BK7/Silice |
PW3GB-35 | 3 | 35 | 9 | 8 | Fondue BK7/Silice |
PW3GB-40 | 3 | 40 | 9 | 8 | Fondue BK7/Silice |
PW3GB-45 | 3 | 45 | 9 | 8 | Fondue BK7/Silice |
PW3GB-50 | 3 | 50 | 9 | 8 | Fondue BK7/Silice |
PW3GB-55 | 3 | 55 | 9 | 8 | Fondue BK7/Silice |
PW3GB-60 | 3 | 60 | 9 | 8 | Fondue BK7/Silice |
3 | 60 | 10 | 8 | Fondue BK7/Silice | |
PW3GB-65 | 3 | 65 | 9 | 8 | Fondue BK7/Silice |
PW3GB-70 | 3 | 70 | 9 | 8 | Fondue BK7/Silice |
PW3GB-75 | 3 | 75 | 9 | 8 | Fondue BK7/Silice |
PW3GB-90 | 3 | 90 | 9 | 8 | Fondue BK7/Silice |
PW3GB-110 | 3 | 110 | 9 | 8 | Fondue BK7/Silice |
PW3GB-120 | 3 | 120 | 9 | 8 | Fondue BK7/Silice |
PW5GB-05 | 5 | 5 | 9 | 8 | Fondue BK7/Silice |
PW5GB-10 | 5 | 10 | 9 | 8 | Fondue BK7/Silice |
PW5GB-15 | 5 | 15 | 9 | 8 | Fondue BK7/Silice |
PW5GB-20 | 5 | 20 | 9 | 8 | Fondue BK7/Silice |
PW5GB-30 | 5 | 30 | 9 | 8 | Fondue BK7/Silice |
PW5GB-35 | 5 | 35 | 9 | 8 | Fondue BK7/Silice |
PW5GB-40 | 5 | 40 | 9 | 8 | Fondue BK7/Silice |
PW5GB-45 | 5 | 45 | 9 | 8 | Fondue BK7/Silice |
PW5GB-50 | 5 | 50 | 9 | 8 | Fondue BK7/Silice |
PW5GB-55 | 5 | 55 | 9 | 8 | Fondue BK7/Silice |
PW5GB-60 | 5 | 60 | 9 | 8 | Fondue BK7/Silice |
PW5GB-65 | 5 | 65 | 9 | 8 | Fondue BK7/Silice |
PW5GB-70 | 5 | 70 | 9 | 8 | Fondue BK7/Silice |
PW5GB-75 | 5 | 75 | 9 | 8 | Fondue BK7/Silice |
PW5GB-90 | 5 | 90 | 9 | 8 | Fondue BK7/Silice |
PW5GB-110 | 5 | 110 | 9 | 8 | Fondue BK7/Silice |
PW5GB-120 | 5 | 120 | 9 | 8 | Fondue BK7/Silice |
Utillé pour le positionnement, les générateurs de ligne laser, l'alignement d'usinage, le marquage des cibles de construction, les systèmes de balayage laser et l'équilibre de mesure. Applicable dans plusieurs applications de vision industrielle, allant de l'assemblage biomédical à l'automobile en passant par la production de biscuits aux pépites de chocolat; inspection en ligne des téléphones mobiles, des applications militaires dans les avions et les chantiers navals.
