Une lentille cylindrique plano-concave une courbure dans le sens vertical, fonctionnant comme une lentille concave, tout en n'ayant pas de courbure dans le sens horizontal. Il est utilisé pour agrandir un faisceau dans une direction seule, comme transformateur un faisceau laser en une ligne ou une feuille de lumière, ou modifier la hauteur d'une image sans changer sa largeur. Lorsqu'il est combiné avec une lentille cylindrique plano-convexe, il peut être utilisé pour faire le faisceau elliptique d'un laser semi-conducteur en un laser circulaire, entre autres applications.
La lentille cylindrique plano-concave forme une image virtuelle en forme de ligne divergente et est principe utilisé pour le contrôle de la taille d'un faisceau dans une direction. Cette lentille se compose d'un plan de surface et d'une surface cylindrique concave, avec une distance focale négative. La lumière passant à travers le méridien axial ne subit pas de changement de convergence, mais la lumière passant à travers le méridien réfractif subit un changement de convergence.
Spécifications | Spécification commerciale. | Spécification de haute précision. |
Matériel | Verre UV (quartz, fondue au silice) | |
Verre VIS (Schott, CDGM, HOYA, etc.) | ||
Dimension | 5mm ~ 350mm | |
Tolérance de dimension | ± 0.1mm | ± 0.05mm |
Tolérance de longueur focale | ± 2% | ± 1% |
Qualité de surface | 60/40 | 40/20 |
Centretration | <3 arc min | <1arc min |
Surface figure | 3λ | 2λ |
Irrégarité de surface | 1/4λ | 1/10λ |
Ouverture claire | > 85% de dim | > 90% de dim |
Cheveux | <0.2mm x 45deg | <0.1mm x 45deg |
Revêtement | À la demande des clients | |

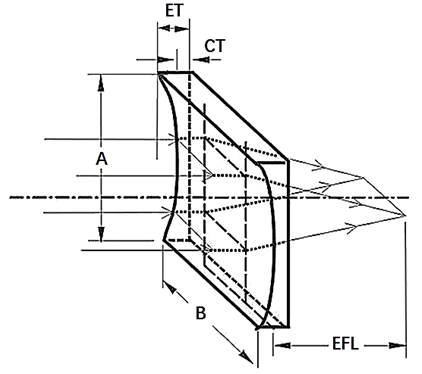

Type No. | Diamètre | Longueur focale | Épaisseur de bord | Épaisseur du centre | Longueur focale arrière | Rayon de courbure |
A * B( mm) | F (mm) | Te( mm) | Tc( mm) | Fb (mm) | R (mm) | |
PCCC-10R10-15 | 10 × 10 | -15 | 2.2 | 5.0 | -16.4 | 7.79 |
PCCC-15R15-20 | 15 × 15 | -20 | 4.0 | 1.8 | -21.2 | 10.38 |
PCCC-15R25-40 | 15 × 25 | -40 | 4.0 | 2.6 | -41.7 | 20.76 |
PCCC-20R20-25 | 20 × 20 | -25 | 7.0 | 2.3 | -26.5 | 12.98 |
PCCC-20R30-100 | 20 × 30 | -100 | 4.0 | 3.0 | -102.0 | 51.90 |
PCCC-20R40-25 | 20 × 40 | -25 | 7.0 | 2.3 | -26.5 | 77.85 |
PCCC-30R30-50 | 30 × 30 | -50 | 7.0 | 2.2 | -51.5 | 25.95 |
PCCC-30R40-60 | 30 × 40 | -60 | 6.0 | 2.1 | -61.4 | 51.90 |
PCCC-30R50-200 | 30 × 50 | -200 | 5.0 | 3.9 | -202.6 | 103.80 |
Les applications des lentilles cylindriques plano-concaves
Façonnage du faisceau:
Les lentilles cylindriques plano-concaves sont les utilisées pour convertir les faisceaux laser collimatés en faisceaux de ligne. En orientant la surface incurvée de la lentille vers la source lumineuse, l'aberration sphérique pour être minimisée, réalisant ainsi la mise en forme du faisceau.
Façonnage de l'image:
Une paire de lentilles cylindriques plano-concaves peut être utilisée pour la mise en forme d'image, en particulier lorsqu'il est cécessaire de faire une source péctuelle dans une direction unidimensionnelle.
Systèmes de numérisation laser:
Dans les systèmes de balayage laser, des lentilles cylindriques plano-concaves sont utilisées pour ajouter la forme du faisceau afin de se battre aux exigences de balayage. Ils peuples se sont combinés avec d'autres éléments optiques pour obtenir des fonctions de mise en forme de complexes.
Analyser spectrale:
Au cours de l'analyse spectrale, des lentilles cylindriques plano-concaves sont utilisées pour juster la divergence ou l'angle de convergence du faisceau afin de prendre part aux diffusions.
Applications d'extension de faisceau:
Lorsqu'elles sont utilisées en combinaison avec des lentilles cylindriques plano-convexes, des lentilles cylindriques plano-concaves être appliquées dans des systèmes d'extension de faisceau pour élargir davantage la largeur et la longue du faisceau.
